應用領域：風力發電機組齒輪箱健康狀態監測與早期故障預警
風電齒輪箱故障占整機故障率的19%~40%（數據來源：DNV GL報告），其痛點包括：
維修成本極高：單次吊裝維修費用超百萬元
突發停機損失大：日均發電損失≈3-5萬元（2MW機組）
傳統監測盲區：SCADA系統僅監測油溫，無法捕捉早期機械損傷
| 設備類型 | 型號 | 技術參數 |
| 振動采集卡 | USB8814 | 24位ADC，204.8kS/s/ch，ICP供電，110dB動態范圍 |
| 溫度采集模塊 | DAM-3047 | 7通道Pt100熱電阻，±0.1%精度，16位分辨率，10Hz采樣率 |
| 溫度采集模塊（備選） | DAM-3048NS | 8通道Pt100/Cu50熱電阻，±0.5℃精度 |

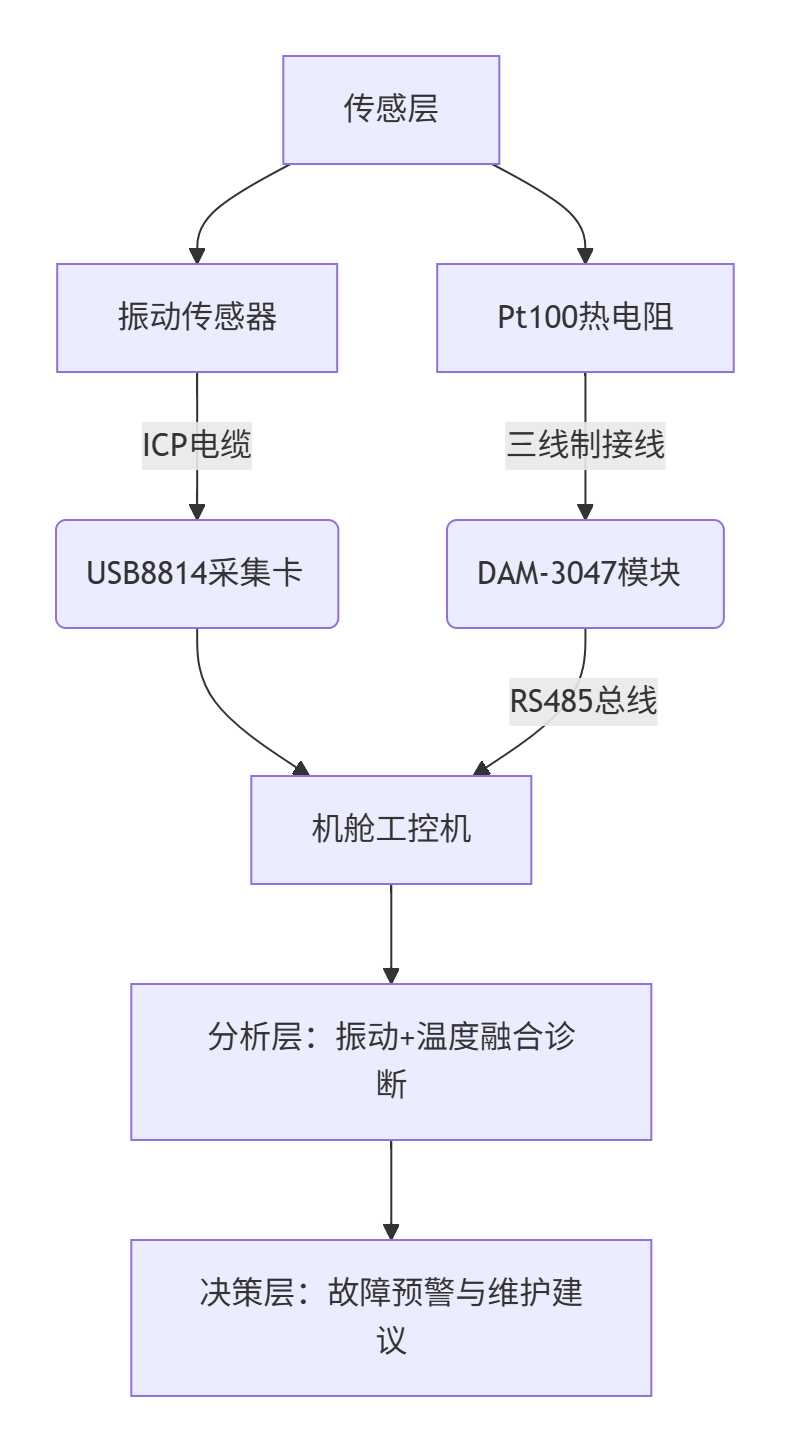

振動監測（USB8814）
采集點：齒輪箱輸入軸/輸出軸/行星架軸承座
關鍵分析：
包絡譜分析：提取軸承故障特征頻率（BPFI/BPFO）
峭度指標：檢測沖擊性損傷（靈敏度比RMS高10倍）
| 維度 | 傳統方案 | 本方案優勢 |
|---|---|---|
| 故障檢測靈敏度 | 振動＞1g才報警 | 可識別0.05g的早期剝落 |
| 溫度監測精度 | ±1℃~±2℃ | ±0.1%精度 |
| 診斷準確性 | 單一參數誤報率高 | 振動+溫度聯合診斷 |
| 維護成本 | 被動維修損失巨大 | 提前3-6個月預警，維修成本降低 |
?? 某風場實測數據（2023年案例）：
通過包絡譜發現#17機組高速軸軸承內圈早期剝落
DAM-3047監測該軸承溫度同比上升9.3℃
提前84天更換軸承，避免齒輪箱損毀（節約維修費超百萬）
傳感器安裝
振動傳感器：M6螺釘剛性固定，避免磁吸座（共振頻率＜2kHz）
Pt100安裝：軸承外圈開M5螺紋孔，導熱硅脂填充（IEC 60751 Class A標準）
RS485部署
總線拓?fù)洌菏掷执?lián)（禁止星型連接）
終端電阻：120Ω（匹配電纜阻抗）
波特率：≥38.4kbps（確保128臺風機數據實時性）
硬件兼容性
DAM-3047支持Pt100三線制接線（消除導線電阻誤差）
USB8814提供±10V量程（覆蓋風機振動ISO 10816標準）
工業可靠性
DAM-3047工作溫度 -40℃~+85℃（滿足風電EN 60068標準）
RS485模塊4000V隔離保護（抵御機艙電磁干擾）
增值服務
提供Modbus RTU協議棧（無縫對接SCADA系統）
支持MATLAB/ LabVIEW二次開發（算法可定制）
